七海復合影像儀如何完成光纖精密測量

光纖是一種由玻璃或塑料制成的光傳導工具，用以進行長距離的信息傳遞。光纖纖芯尺寸質量會對傳輸效果或質量產生影響。此次需測量纖芯圓孔中心與基準的相對位置，判斷數值是否在標稱范圍內。接觸式測量不適用于光纖，七海影像測量儀是更為理想的檢測方案。



檢測設備介紹

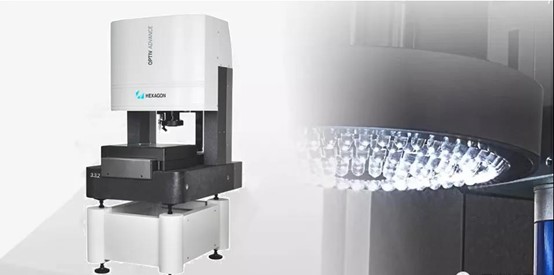

OPTIV ADVANCE復合式影像儀采用穩定的固定橋式結構，搭載高端中央處理器、配置豐富，能夠實現精度高、靈活可靠的測量結果。被廣泛應用于PCB板、手機零部件、精密機械加工等眾多領域。軟件方面則是采用METUS，直觀清晰，易學易用。



測量過程

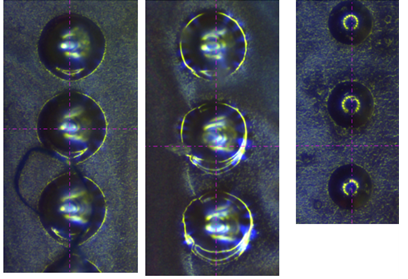

將光纖固定在工作臺面，確保其不會移動。首先進行四周尺寸測量之后，然后取圓，通過軟件輸出尺寸及圓孔對基準的相對位置，根據圖紙要求判定其及格與否。測量過程中高標準尺高像素相機及六環八區環形光互相配合起到了重要作用。



測量優勢

·  高精度測量表現：三軸均搭載高質光柵系統，配合精密直線導軌的配合下，擁有高精度測量表現；。

·  高清晰度影像效果：搭載高分辨率彩色相機，能輸出高品質影像畫面；

·  多種光源可選：搭載同軸光、透射光及多段表面環形光，便于通過不同光線凸顯被測物特性，獲得對比度更高的清晰邊界，精準地抓取尺寸并達到高重復精度測量；

·  METUS測量軟件具備優秀的圖形處理方法及抓邊能力，除了能實現工件長寬、直徑等形位公差自動測量，還具備便捷的編程功能。



七海影像儀可以對光纖內部材料位置、尺寸數據進行無損檢測。OPTIV ADVANCE采用三軸高質光柵系統、高分辨率彩色相機、六環八區環形光配置，可以對多種工件進行精確測量。除了不斷研發具有突破性的測量技術外，七海還會繼續提供后續技術服務支持，以確?？蛻裟茉谧约旱纳a設施中充分利用精密測量儀器。
