七海自動化檢測方案，實現對FPC高效測量

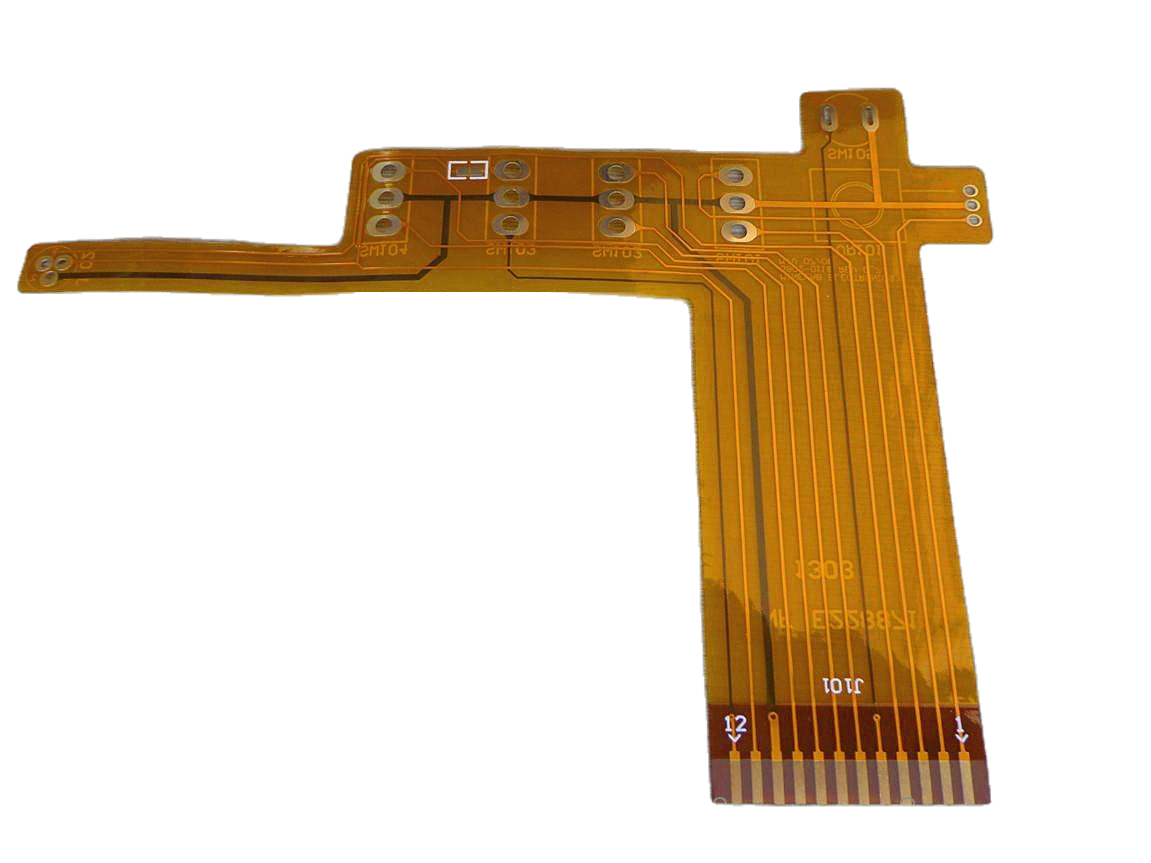

隨著技術與市場發展，電子產品的集成度越來越高，FPC柔性路板因其特性得到眾多廠商的青睞。然而在生產過程中，每個工序都會影響FPC外形漲縮，在外形上導致漲縮不均的問題，從而對成品的加工精度造成直接影響。

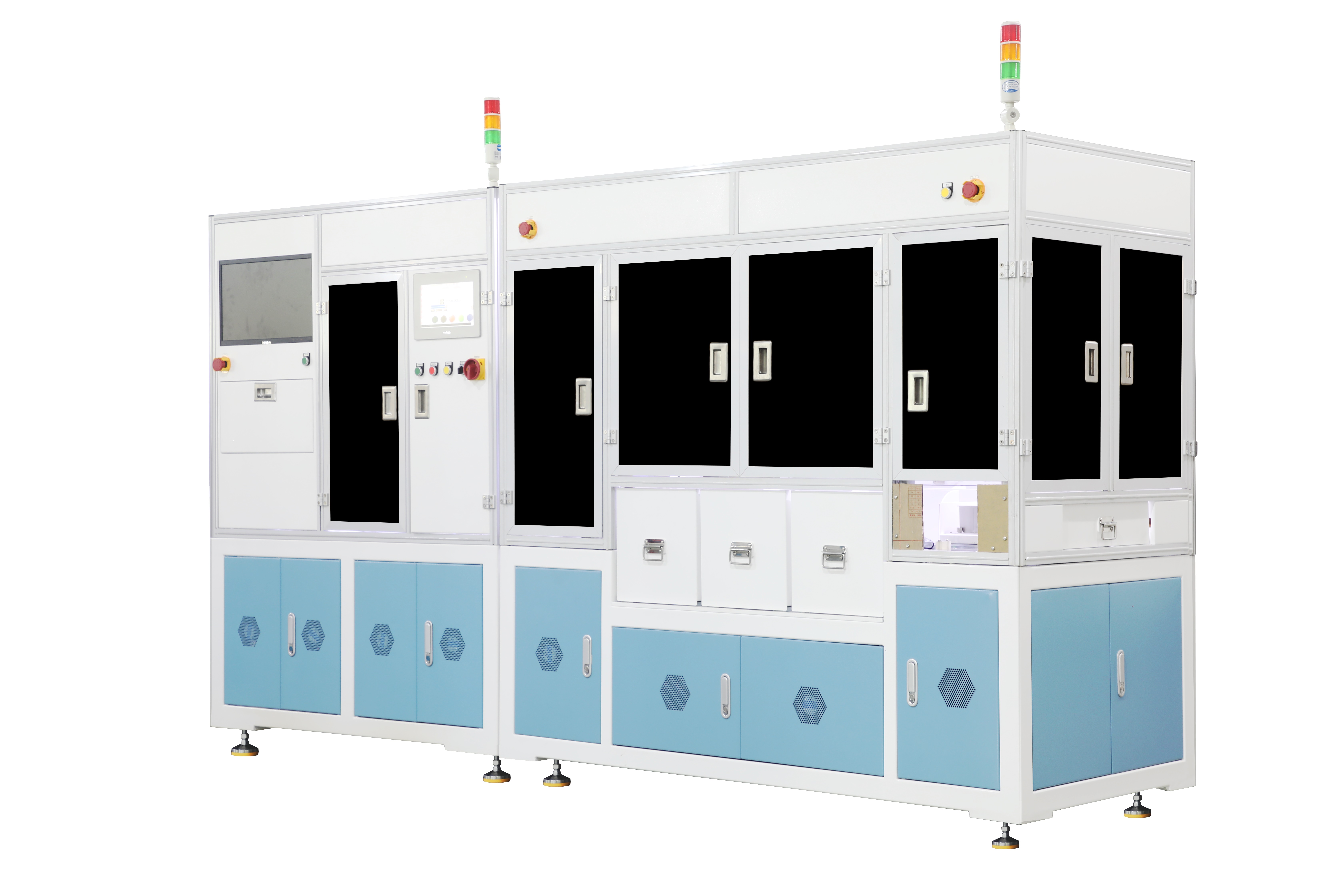

為了幫助廠商提高測量能力，更好地對質量進行把控。七海測量推出FPC漲縮檢測方案，連環三式，在9秒內準確快速的檢測FPC不同的漲縮值，具有高效率、高精度、非接觸三大優點。
上料環節
上料倉采用手動調節料倉寬度設計，橫移模組帶有雙吸盤，在吸取產品搬運至測量上料位時，離型紙吸盤將紙吸起帶回空紙倉快速完成分離動作。
測量過程
全自動上下料測量定位孔距，以高像素CCD相機搭配高精度鏡頭，自動掃描FPC，采集軟板圖像；FPC板上孔位顏色的不同，對紅綠藍三色燈源的需要不同，通過光源的程序調節變化來實現最佳成像效果，對測量的精度穩定起到保障作用；METUS軟件自動計算實際孔距與標準孔距的比值，并自動分類整理數據報告圖表。
采用模組循環交替工裝直接對接前段打標機，有效減少銜接時間，提升各工站循環工作CT，有效提高產線效率。
下料環節
FPC測量方案采用了立體式升降倉結構設計，根據測量的尺寸分類組群，漲縮可分為A到E五種組群，該方案也可以根據客戶具體的需求變化進行程序調整相關料區的定義。
全自動上下料，保證全天候連續生產全檢時測量精度穩定表現。
FCP測量方案通過自動化的運作方式實現高效精密測量，能夠滿足實際生產中大批量的測量需求，節省人力成本。七海測量將一直關注制造行業最新測量難題，持續開拓創新，不斷開發出貼合實際需求的自動化測量方案。
