GelScan手持式掃描儀，輕型表面質量無損檢測方案
在飛機生產制造過程中，機身蒙皮經常由于工具、零件等的意外撞擊產生凹坑、表面劃痕等損傷，凹坑會影響飛機氣動性能和蒙皮的穩定性與疲勞壽命， 為了保障飛機的飛行性能，在飛機裝配制造以及出廠交付時，需要對其表面制造質量進行嚴格檢測。
采用三維掃描方式需要噴涂一些特殊物質，激光及普通影像，無法檢測的劃傷、凹痕的深度和寬度、小倒角等元素的在線外觀表面質量檢測方案。
為了實現高效高精度產品表面質量檢測目標，七海測量推出GelScan手持式3D掃描儀通過涂有一層特殊涂層的硅膠片壓在物體表面，硅膠涂層變形與被測物體貼合，安裝在另一側的相機在特制光源下記錄照片，通過計算機視覺算法分析生成表面3D輪廓來測量數據結，微小缺陷檢測靈敏度高、分辨率高、精度高，XY 精度可達1.73um ，Z方向分辨率可達到0.25um。
硅膠由硅膠墊與底座構成，特殊涂層能讓被測物體所拍攝出來的照片的反光效果一致，有助于分析工件的表面質量。硅膠材質兼容性高，不受測量材質影響，各種材料的3D 表面特征均可檢測，包括各種高反光，透明的材料，無需重新調節。
單個相機通過光度立體技術解決3D表面問題，可更換不同鏡頭，適用不同場所角的測量（R>0.02mm）,高度差，曲面變化的平滑度，只需快速測量：輕輕一按，在經過幾秒后，即可獲得產品表面的3D 形貌，軟件實時顯示測量結果，可快速導出結果報表。

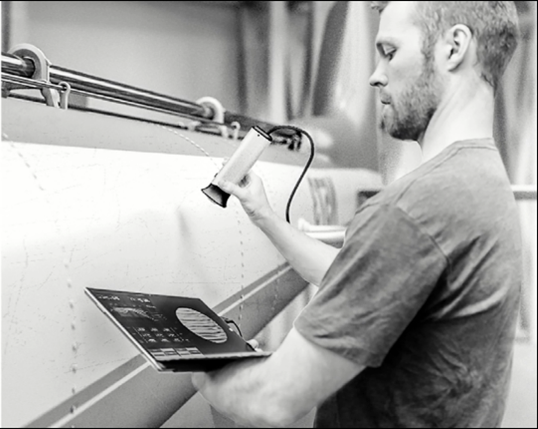

GelScan手持式3D掃描儀具有極高的集成度和便攜性，新手無需專門培訓，即刻上手。輕巧的結構設計，方便移動測量，解決各種大尺寸復雜產品的現場測量難題。因此，GelScan手持式3D掃描儀應用場景廣泛，適用于檢測劃痕高度差、生成表面3D 輪廓，倒角、小R角的半徑、輪廓、凹坑
針對各種結構復雜，測量要求精確的零件，GelScan掃描儀憑借操作方便、低成本快速檢測表面質量檢測方式，保證生產線在線檢測無縫對接，具有實時性、準確性、可靠性、實用性等特點。
