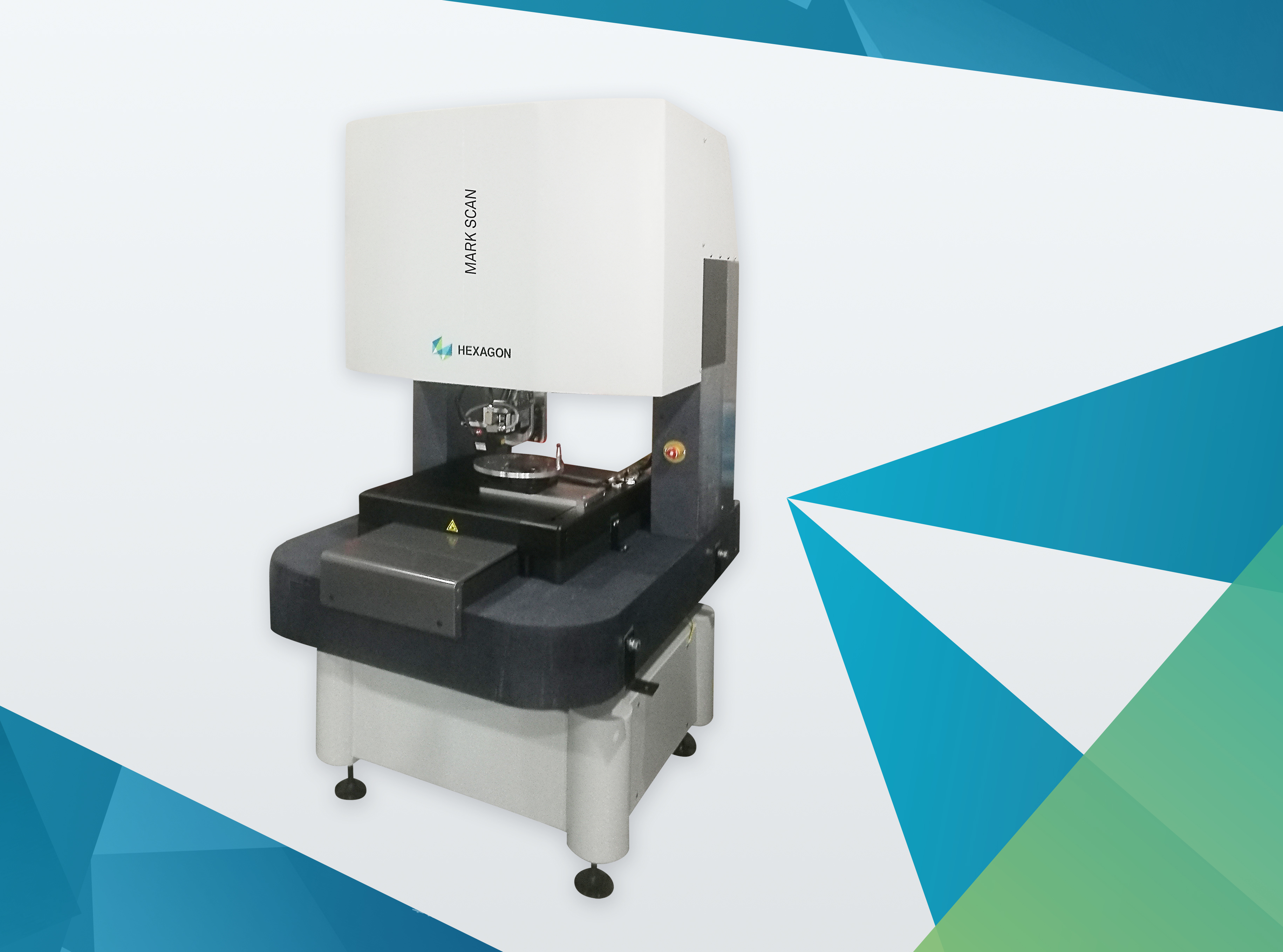

MarkScan S 雙轉臺五軸檢測方案， 3D形貌和輪廓檢測利器

智能穿戴設備如（VR/AR 眼鏡、曲面電子手表）具有大曲面，形貌復雜的特點、難以用傳統影像平臺測量尺寸，這款專為復雜型面檢測而設計的 MarkScan S，通過五軸雙轉臺的設計和強大的線激光掃描功能， 實現點云3D 拼接，解決了智能穿戴產品品質控制過程中尺寸檢測，特別是難度很大的內腔尺寸檢測。

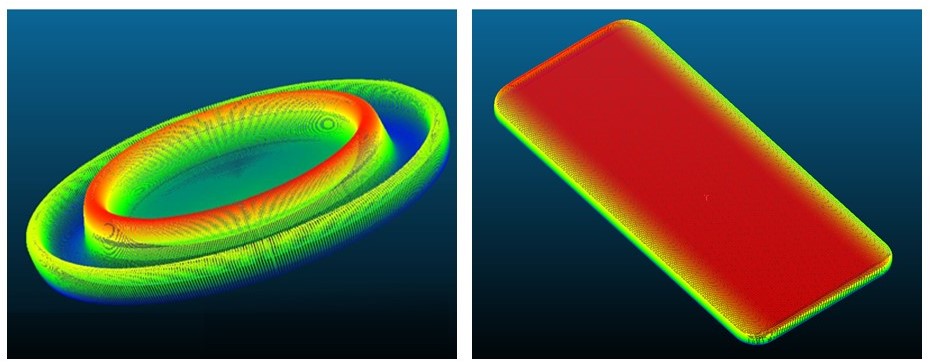

MarkScan S方案所配置的雙轉臺擁有專業的轉臺校準系統，數據誤差小，市面上一些同類型設備即使配有轉臺，但沒有完整專業的轉臺校準體系，無法保證轉臺精度。MarkScan S方案轉臺可以 360 度進行旋轉，單個激光即可覆蓋產品整個外殼，無需多個傳感器，傳感器帶轉臺可以傾斜對產品內腔進行掃描，得到完整的產品3D點云。

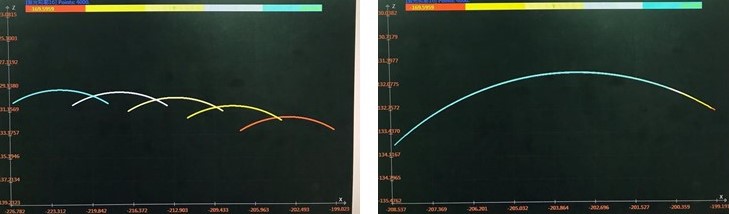

                       校準之前                                                        校準之后

MarkScan S方案配置中標配一個激光，可以根據客戶需要選配另外一個激光或者相機。通過上下線激光對射，測量產品厚度，滿足用戶需求同時兼顧測量效率。CCD 相機測量長、寬尺寸，設備傳感器兼容性強；方案采用的夾具靈活度高，可以兼容多種尺寸的產品，對于不規則工件，可以很好的進行測量，不受產品形狀限制。


在數據分析上，方案通過自主研發的專業影像測量軟件Metus對點云進行采集與處理，加上專門針對3D 點云圖開發的自動化測量軟件-VSE，對Metus軟件收集出來的3D點云數據進行測量、檢查、比較和分析，保證測量結果的直觀性和可靠性。VSE軟件對長度，輪廓度，平面度等尺寸具有強大的處理能力；

MarkScan S 雙轉臺五軸檢測方案可以替代多傳感器設備，降低成本，提高效率，雙激光掃描檢測提高測量精度；專業點云分析軟件，功能強大， 方案廣泛應用于手機 、手表 、耳機等電子產品外殼及面板檢測及不規則工件的3D 掃描。
