影像測量儀中主要有哪些結構部件組成？

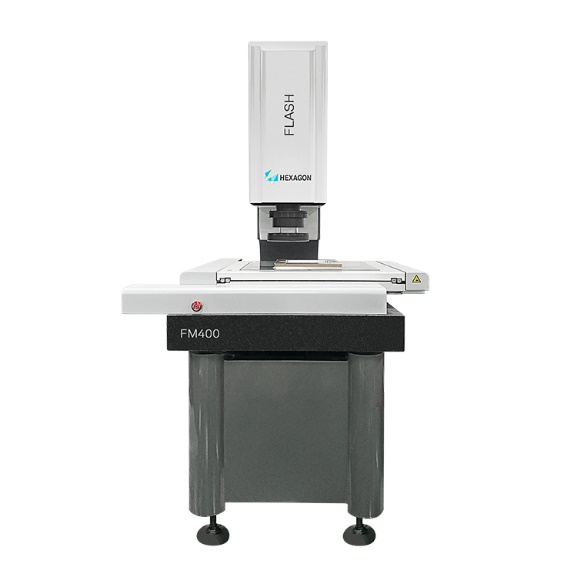

影像測量儀是高精密的測量儀器，其內部有著眾多精密的結構部件，每個部件都在測量過程中發揮重要作用，對測量精準度有較大影響，那影像測量儀有哪些重要結構部件？ 影像測量儀是采用非接觸式的光學測量，其主要的結構部件有CCD、光柵尺、伺服電機、光源系統：



CCD：

CCD是一種半導體器件，能夠將光信號轉變成電信號，經外部采樣放大及模數轉換電路轉換成數字圖像信號。CCD上植入的微小光敏物質稱作像素，一塊CCD上包含的像素數越多，其提供的畫面分辨率也就越高，其是影像測量儀十分重要的圖像傳感器。

光柵尺：

光柵尺是影像測量儀的位移傳感器，是利用光柵的光學原理工作的測量反饋裝置，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，具有檢測范圍大，檢測精度高，響應速度快的特點。

光源系統：

光源對于光學影像技術來說也是很重要的一個因素，不同的光源有各自不用的用途，在影像測量儀中主要有表面光、輪廓光、同軸光三種光源系統。針對不同的工件，不同尺寸檢測，不同精度要求，均需要找到到合適的光源，這樣鏡頭成像的清晰度才有保障。

伺服電機：

其是影像測量儀伺服系統中控制機械元件運轉的發動機，是一種補助馬達間接變速裝置。伺服電機可使控制速度，位置精度非常準確，可以將電壓信號轉化為轉矩和轉速以驅動控制對象。
以上是對影像測量儀測量精度十分重要的結構部件的相關介紹，其對設備的測量精準度有著重要影響，企業在設備采購過程需要注重以上方面。七海測量多年專注于影像測量儀的研發生產，目前可提供多款高性能的影像測量儀、一鍵式測量儀以及定制化測量方案！
