七海測量手表圓形玻璃檢測方案，快速準確把握產品外形尺寸

作為上世紀70年代“三轉一響”中的其中一“轉”，手表如今在我們的生活中已司空見慣，其不再單單只是時間工具，還是一種生活方式的象征。手表的制造工藝屬于精 密制造的一種，對組裝零件的性能、狀態、尺寸精度有一定的要求。圓形玻璃雖是手表整體構造中較為簡單的部件，但其防止了手表表面進入灰塵，干擾時針、分針及秒針的運轉，是一個特別的存在。

為了保證手表在裝配時，圓形玻璃能夠緊密貼合，七海測量推出了手表圓形玻璃解決方案，通過七海ViewMax C全自動影像測量儀搭配METUS影像測量軟件，可以快速、準確的得出圓形玻璃的外形尺寸，真實反映產品情況。
  手表圓形玻璃傳統的測量方法使用的是使用卡尺等工具進行人工檢測，這種方法可能會存在多種因素導致誤差產生，且人工檢測效率低，加之采用的是接觸式測量，容易導致圓形玻璃出現表面磨損，影響使用，七海ViewMax C全自動影像測量儀可以解決該問題。

檢測步驟

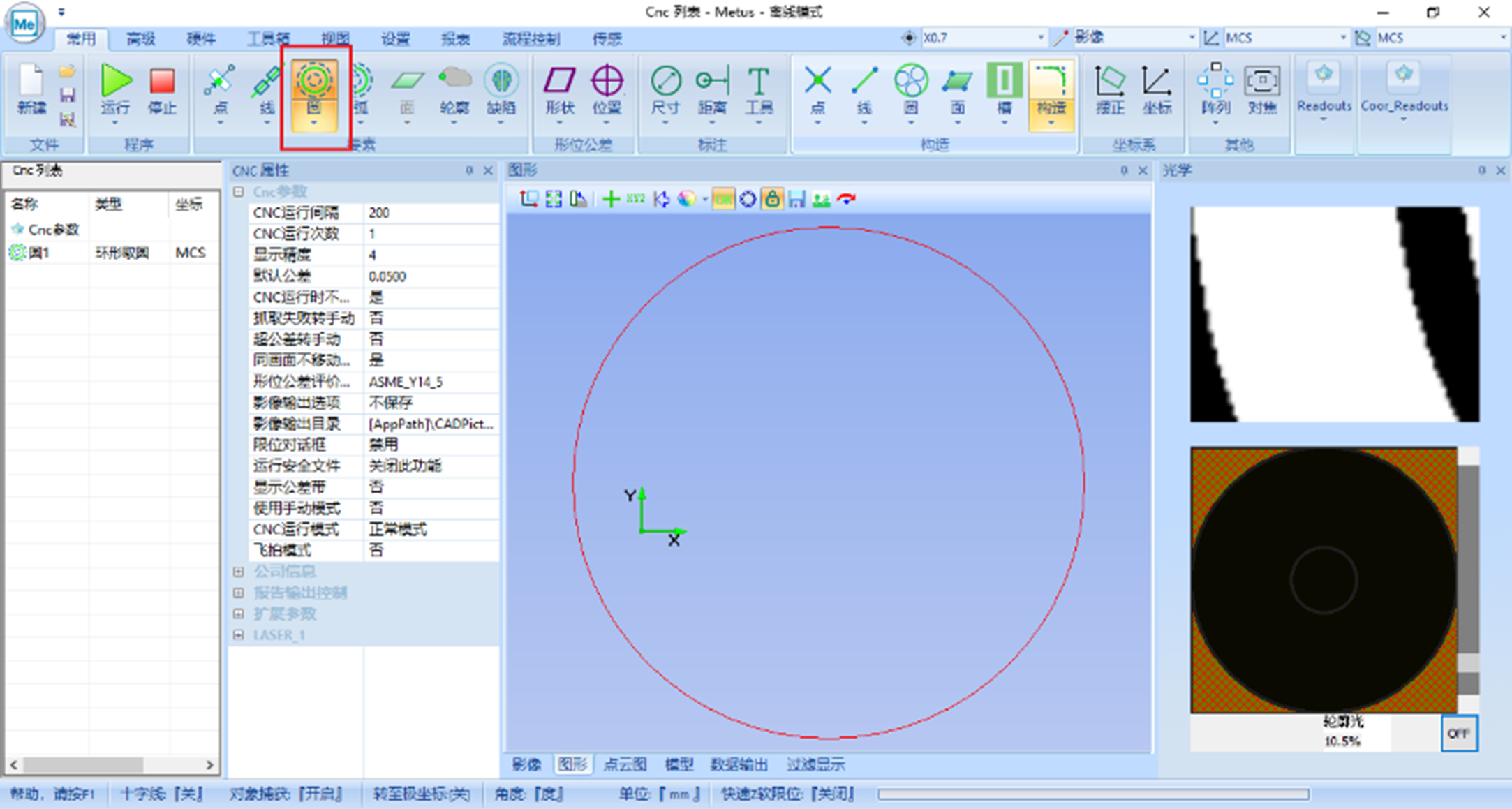

1、取圓
點擊“常用”-“圓環取圓”抓取表盤玻璃外形。

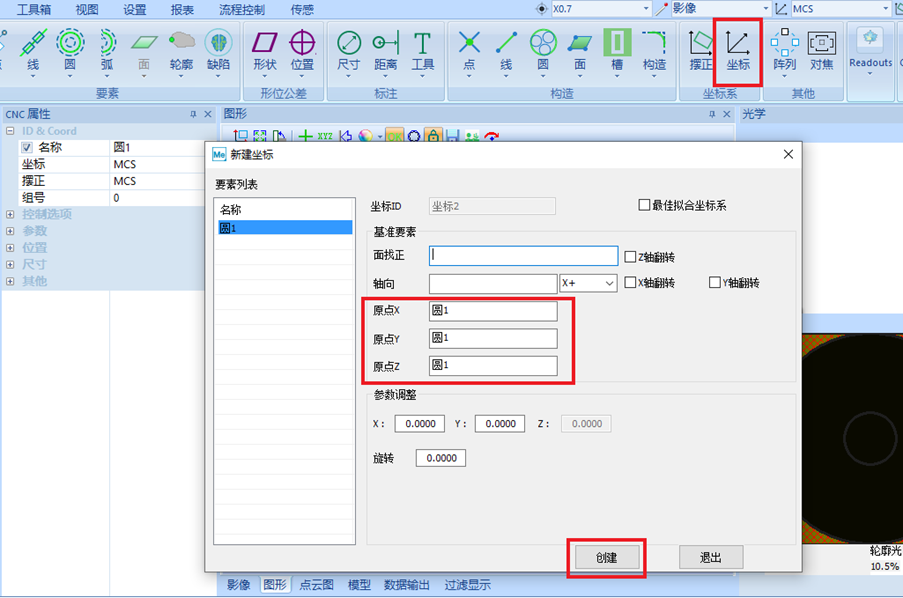

  2、建立坐標系
選擇坐標系中的“坐標”，選擇圓1為原 點X、Y、Z。

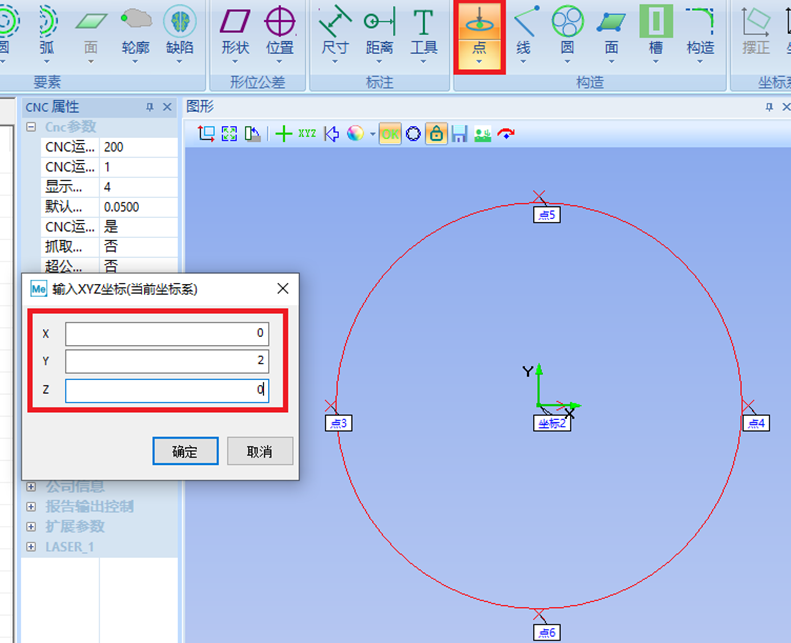

3、構造指定點
選擇“構造”-“點”-“指定點”，按住“鍵盤shift+鼠標左鍵”并單擊圖形窗口，彈出坐標輸入窗口。依次輸入四個位置的數值，即可生成虛擬元素。

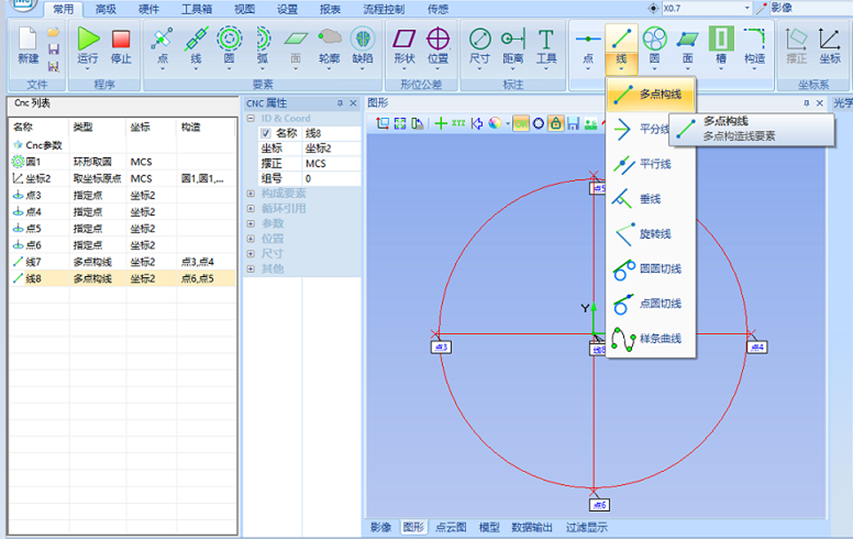

4、多點構線
選擇“構造”-“線”-“多點構線”，在圖形窗口選擇，X軸向的點相連接，Y軸向的點相連接。

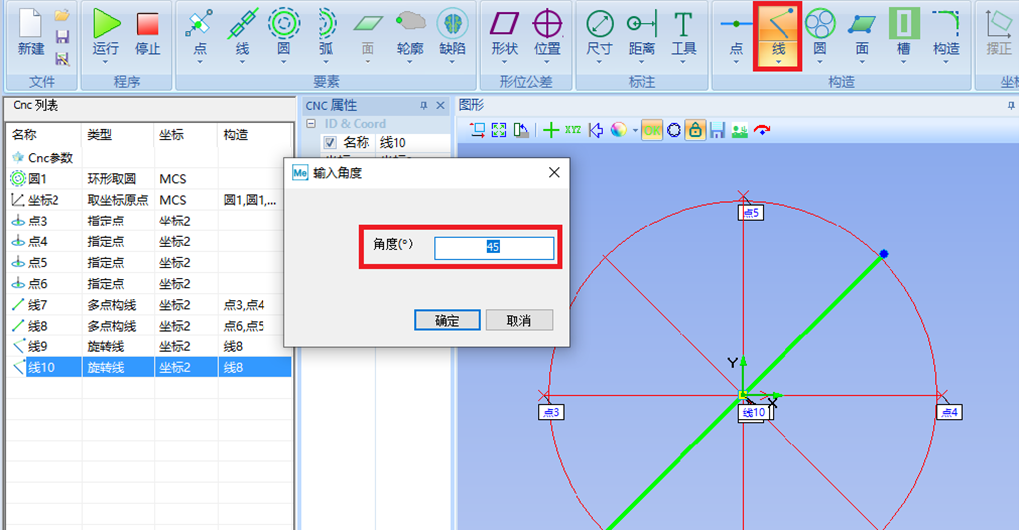

5、旋轉直線
選擇“構造”-“線”-“旋轉線”，在圖形窗口選擇對應直線，按住“鍵盤shift+鼠標左鍵“并點擊圖形窗口任意位置，彈出“輸入角度”窗口，輸入角度，按確定。（注：順時針旋轉為負角度，逆 時針旋轉為正角度）

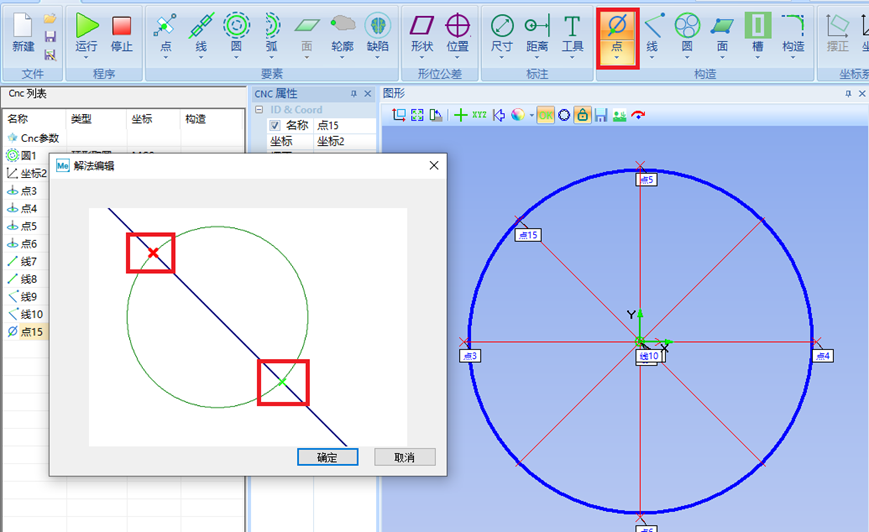

6、構造交點
選擇“構造”-“點”-“線圓交點”，鼠標左鍵選擇其中一條直線和圓，彈出“解法編輯”，選擇需要的交點。（此步驟需要重復多次）

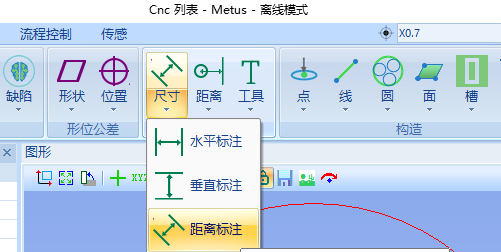

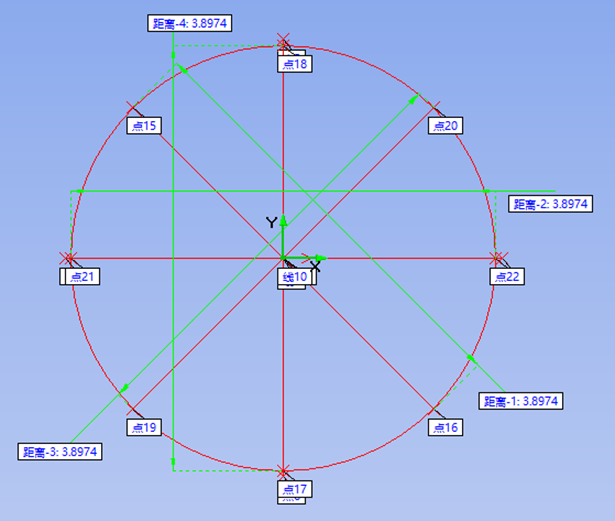

7、尺寸標注
點擊“標注”-“尺寸”-“距離標注”進行標注。

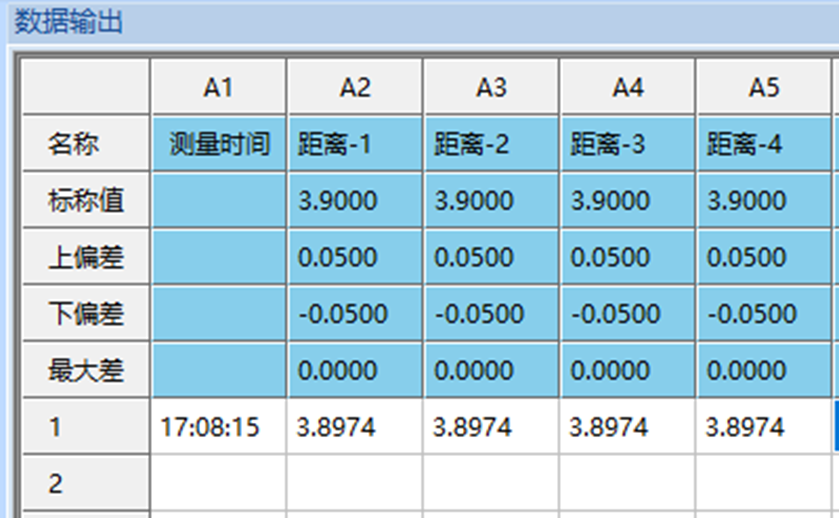

8、數據輸出

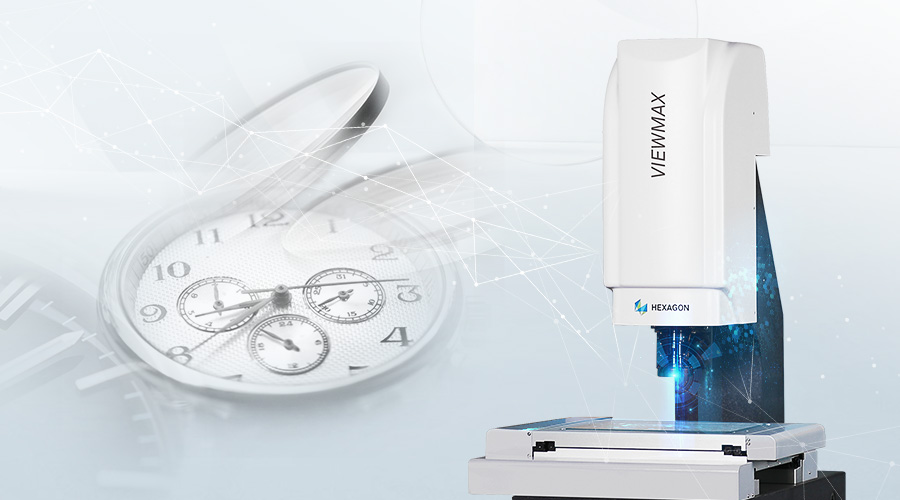

七海ViewMax C系列全自動影像測量儀品質可靠，定位準確，被測工件無需裝夾，能利用不同光線效果凸顯被測物的特性，更精 準抓取手表圓形玻璃外形尺寸。不僅如此，ViewMax C全自動影像測量儀還能對手表圓形玻璃進行表面平面度測量、圓度測量、R角測量等多樣化測量，實現一機多用，是測量手表圓形玻璃的好選擇，同時也是小、薄、軟零部件測量的不二選擇，能夠充分滿足企業的各方面需求的同時，減輕企業品控成本，提升產品競爭力。
