連接組件的測量

 案例對象

連接器是電子設備中不可缺少的部件，在電路內被阻斷處或孤立不通的電路之間，架起溝通的橋梁，從而使電流流通，使電路實現預定的功能。隨著應用對象、頻率、功率、應用環境等不同，有各種不同形式的連接器。下面案例講述的是?？怂箍店P于連接器的測量方案

。

關于連接器各個內圓及外圓的偏心度測量：

首先我們需要特別的夾治具，這樣就可以是連接器直立放置（如圖1），然后利用左及右兩個圓定位, 量測下層各個大圓，

測量上層各個小圓, 并直接評價各組的同心度

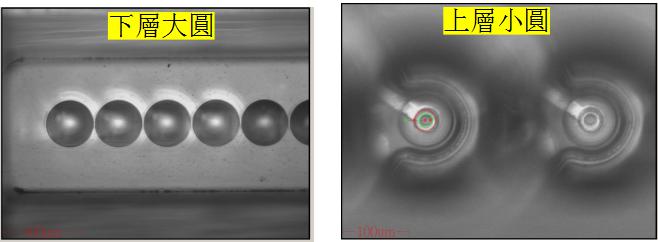

大圓利用10x小倍率量測, 小圓用10x大倍率量測(瞬間切換倍率, 不浪費時間)

測量結果

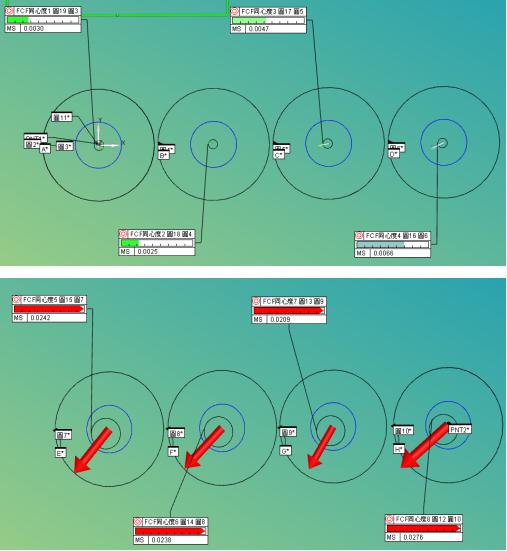

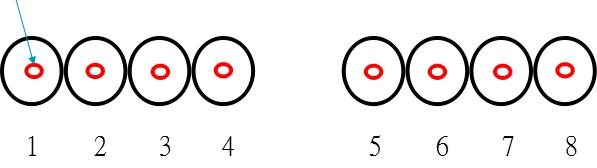

CAD出分析結果,超出公差顯示紅色並用箭頭指出偏移方向。
